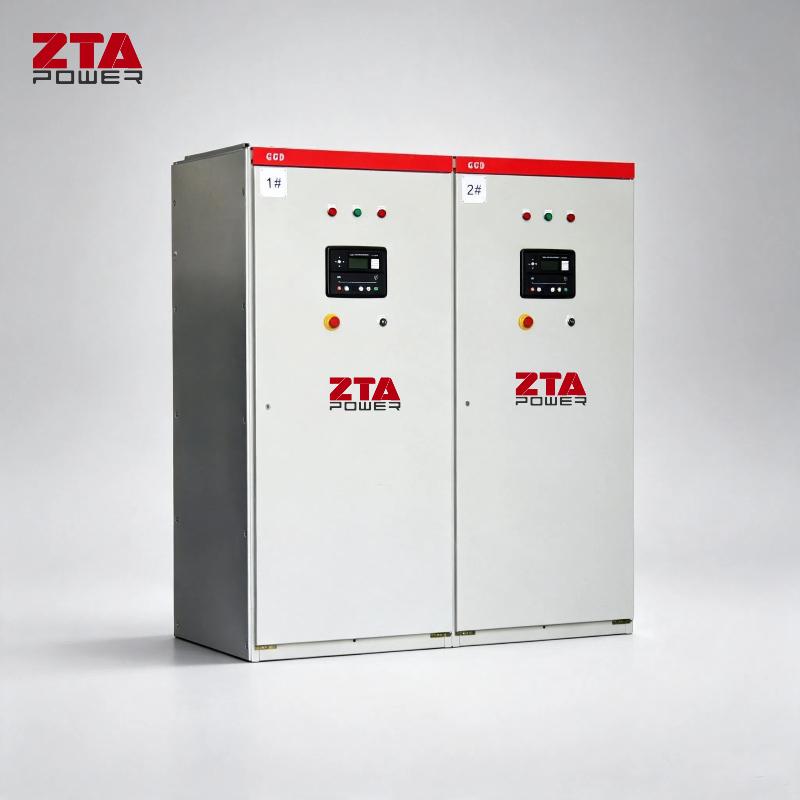

Panel de sincronización del controlador Deepsea 8610 del Reino Unido en el grupo electrógeno

Panel de sincronización del controlador Deepsea 8610 del Reino Unido en el grupo electrógeno

Fabricado en el Reino Unido según estándares industriales, este controlador basado en microprocesador garantiza una distribución precisa de la carga y una sincronización de frecuencia para aplicaciones de energía de misión crítica.

La serie DSE8610 está diseñada para ofrecer diferentes niveles de funcionalidad en una plataforma común. Esto permite al fabricante de equipos originales (OEM) del generador mayor flexibilidad a la hora de elegir el controlador adecuado para una aplicación específica.

El módulo de la serie DSE8610 ha sido diseñado para permitir al operador iniciar y detener el generador y, si es necesario, transferir la carga al generador ya sea manualmente (a través de botones montados en la fascia) o automáticamente.

Las funciones de sincronización y reparto de carga están incluidas dentro del controlador, junto con las protecciones necesarias para dicho sistema.

El usuario también tiene la posibilidad de visualizar los parámetros de funcionamiento del sistema a través de la pantalla LCD.

ESPECIFICACIÓN

ALIMENTACIÓN DE CC

TENSIÓN NOMINAL CONTINUA

8 V a 35 V continuos

PUERTA DE ARRANQUE

Capaz de sobrevivir a 0 V durante 50 ms, proporcionando

La fuente de alimentación era de al menos 10 V antes de la caída y

La fuente de alimentación se recupera a 5 V. Esto se logra

sin necesidad de baterías internas

CORRIENTE MÁXIMA DE OPERACIÓN

460 mA a 12 V, 245 mA a 24 V

CORRIENTE MÁXIMA EN ESPERA

375 mA a 12 V, 200 mA a 24 V

RANGO DE FALLA DE CARGA/EXCITACIÓN

0 V a 35 V

SALIDAS

SALIDA A (COMBUSTIBLE)

15 A CC a tensión de alimentación

SALIDA B (CIGÜEÑAL)

15 A CC a tensión de alimentación

SALIDAS C y D

8 A CA a 250 V CA (libre de voltaje)

SALIDAS AUXILIARES E,F,G

2 A CC a la tensión de alimentación

GENERADOR Y BUS

RANGO DE VOLTAJE

15 V a 333 V CA (LN)

RANGO DE FRECUENCIA

3,5 Hz a 75 Hz

RECOGIDA MAGNÉTICA

RANGO DE VOLTAJE

+/- 0,5 V a 70 V

RANGO DE FRECUENCIA

10.000 Hz (máximo)

CONTROL DE GOBERNADOR INTEGRADO

IMPEDANCIA DE CARGA MÍNIMA

1000 Ω

Completamente aislado

VOLTAJE DE GANANCIA

0 V a 10 V CC

Completamente aislado

VOLTAJE DE DESPLAZAMIENTO

+/- 10 V CC

Completamente aislado

CONTROL AVR INTEGRADO

IMPEDANCIA DE CARGA MÍNIMA

1000 Ω

Completamente aislado

VOLTAJE DE GANANCIA

0 V a 10 V CC

Completamente aislado

VOLTAJE DE DESPLAZAMIENTO

+/- 10 V CC

Completamente aislado

DIMENSIONES

EN GENERAL

240 mm x 172 mm x 57 mm

9,4” x 6,8” x 2,2”

RECORTE DEL PANEL

220 mm x 160 mm

8,7” x 6,3”

CARACTERÍSTICAS CLAVE

• Distribución integral de cargacapacidades

• Entradas configurables (11)

• Salidas configurables (8)

• Medición de voltaje

• Gobernador y AVR incorporadoscontrol

• Alarmas de sobrecarga de kW

• Electricidad integralprotección

• Recogida magnética

• Capacidad del motor electrónico

• Control remoto RS232 y RS485

comunicaciones

• Modbus RTU

• Funcionalidad PLC

• Temporizador de ejercicios de múltiples eventos

• Pantalla de texto LCD retroiluminada de 4 líneas

• Múltiples idiomas de visualización

• Inicio automático/Inicio manual

• Alarma audible

• Indicadores LED fijos y flexibles

• Registro de eventos (250)

• Protección del motor

• Notificación de condición de falla a una PC designada

• Montaje en panel frontal

• Panel frontal protegido

programación

• Configuración de PC

• Alarmas y temporizadores configurables

• Inicio y parada configurablestemporizadores

• Mensajería de alerta SMS

• Monitoreo remoto

• Compatible con la serie DSE8700

BENEFICIOS CLAVE

• Se pueden utilizar RS232 y RS485al mismo tiempo

• Conexión DSENet para expansión del sistema

• Funcionalidad PLC

• Detección automática de voltaje

• Soporte de carga ficticia de cinco pasos

• Soporte para cortes de carga en cinco pasos

• Alto número de entradas y salidas

• Soporte de idiomas en todo el mundo

• Software de configuración para PC

• Conexión USB directa al PC

• Monitoreo de Ethernet

• Host USB

• Registro de datos y tendencias

DISPOSITIVOS DE EXPANSIÓN

• Expansión de LED DSE2548 Módulo

• Expansión de entrada DSE2130 Módulo

• Expansión de salida DSE2157 Módulo

• Extensor CAN/MSC DSE124
