¿Qué indican los terminales UVW en un generador?

¿Qué hago? Terminales UVW en un generador ¿Indicar?

Terminales UVW en un generador

Representan los terminales del devanado de CA trifásico, que se utilizan normalmente para conexiones en estrella (Y) o en triángulo (Δ). El método de conexión específico debe elegirse en función de la potencia y los requisitos del motor, prestando atención a la secuencia de fases y a la seguridad del aislamiento.

Principio de cableado

Definición de UVW: U, V y W son los identificadores de los terminales del devanado trifásico, correspondientes a las tres fases (L1, L2, L3) de la fuente de alimentación.

Métodos de conexión

Conexión en estrella (Y): Conecte los tres extremos U2, V2 y W2 para formar un punto neutro, y conecte los cables de fase de la fuente de alimentación a U1, V1 y W1 respectivamente. Esta conexión es adecuada para cargas ligeras o situaciones con baja corriente de arranque.

Conexión Delta (Δ): Conecte los terminales en serie (U1 a W2, V1 a U2, W1 a V2) y conecte los cables de alimentación a estos puntos de unión. Esta conexión es adecuada para cargas elevadas o situaciones que requieren un par motor alto.

Pasos de cableado

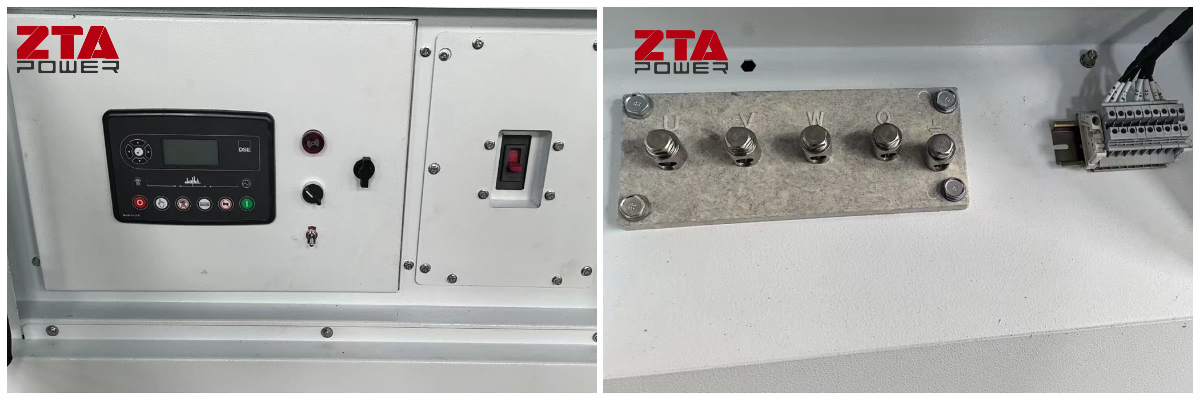

Identificación de terminales: La caja de terminales contiene U1, V1, W1 (puntos de inicio) y U2, V2, W2 (puntos finales). Confirme la secuencia de identificación.

Seleccione el método de conexión:

Para Star: Conecte U2, V2 y W2 entre sí; conecte los cables activos a U1, V1 y W1.

Para Delta: Conecte U1 a W2, V1 a U2 y W1 a V2; conecte los cables activos a estos puntos de unión.

Funcionamiento seguro: Realice todo el trabajo después de cortar el suministro eléctrico. Utilice herramientas aisladas y asegúrese de que todos los tornillos estén bien apretados.

Precauciones

Coincidencia de secuencia de fases: La secuencia de fases de la fuente de alimentación debe coincidir con la indicación en la placa de características del motor para evitar inversiones de polaridad o daños.

Seguridad del aislamiento: Compruebe el aislamiento de los cables y terminales antes de su uso para evitar cortocircuitos o descargas eléctricas.

Conexiones seguras: Asegúrese de que todos los puntos de conexión sean firmes y fiables para evitar el sobrecalentamiento local causado por contactos flojos.

Cumplimiento de las especificaciones: Siga estrictamente los diagramas de cableado y las instrucciones proporcionadas por el fabricante. fabricante de generadores .

Adaptación de energía: Los motores de alta potencia (por ejemplo, superiores a 7,5 kW) normalmente se configuran en una conexión Delta de forma predeterminada.

Pruebas de resistencia: La resistencia entre los devanados debe medirse antes del cableado para asegurar que no haya cortocircuito ni circuito abierto.
