ATS (Interruptor de transferencia automática) entre la fuente de alimentación principal y el grupo electrógeno

ATS (Interruptor de transferencia automática) entre la fuente de alimentación principal y el grupo electrógeno

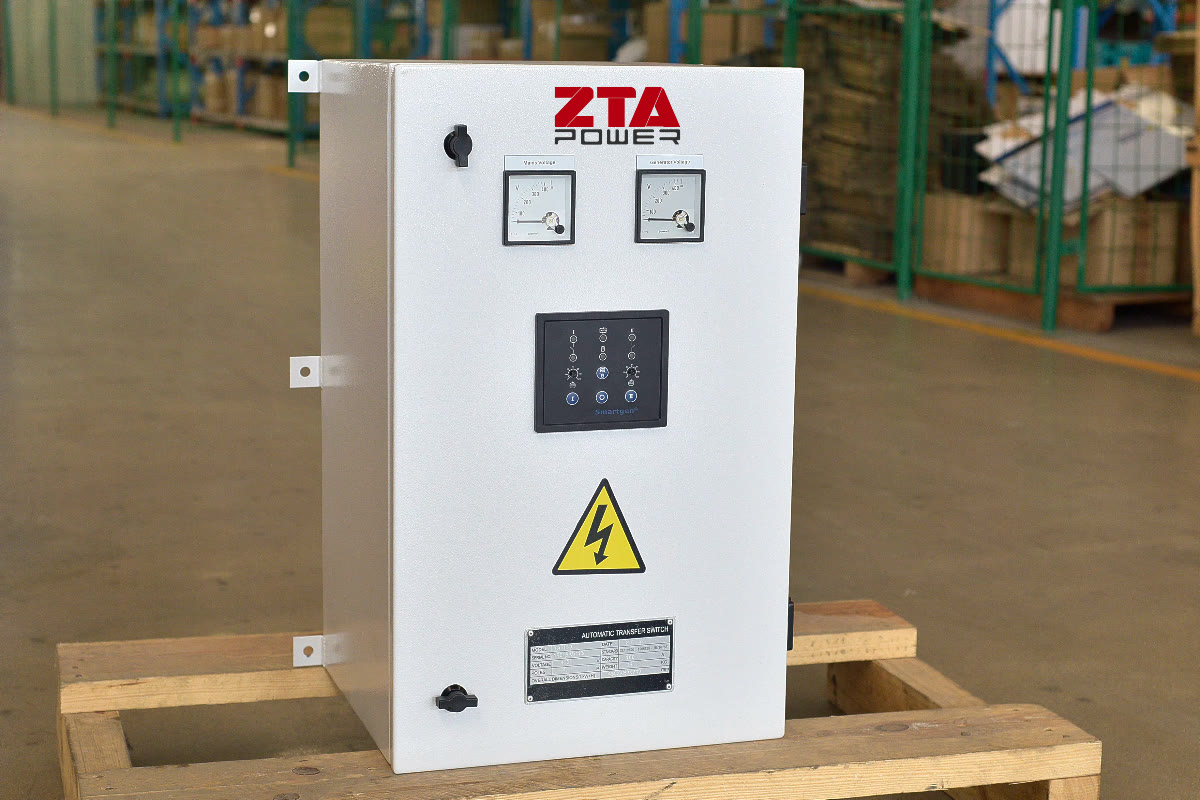

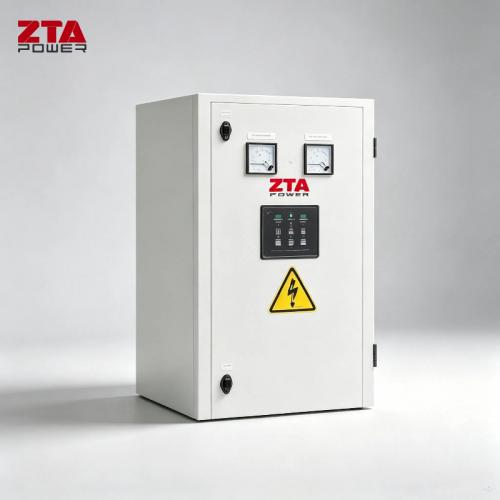

El interruptor de transferencia automática de la serie ATS incorpora un módulo de conmutación de alta calidad y fiabilidad, diseñado para el suministro de energía de emergencia. Puede transferir la carga entre la red eléctrica y la red eléctrica, o entre la red eléctrica y el generador, en cuestión de segundos. Detecta automáticamente el voltaje y la frecuencia de la red eléctrica o del generador a tiempo. En caso de fallo de la red eléctrica, el generador arranca automáticamente para suministrar energía a la carga y mantener un suministro continuo. Al restablecerse la red eléctrica, el generador se detiene automáticamente y la carga se alimenta de la red eléctrica.

La tecnología y el rendimiento del ATS cumplen con la norma IEC60947-6-1, GB14048.11-2002.

Parámetros técnicos

Características:

• Manual o automático opcional.
• El enclavamiento mecánico y eléctrico garantiza una transferencia segura.
• Luz indicadora de estado para fácil operación.
• Clase de aislamiento III.
• La entrada de cable se guarda en la parte inferior de la caja del panel para una fácil instalación.
• Paneles desmontables de los cuatro lados para un fácil mantenimiento.
• Materiales de placa de acero frío y pintura en polvo.
• Oreja de elevación en la parte superior del panel para facilitar su extracción.

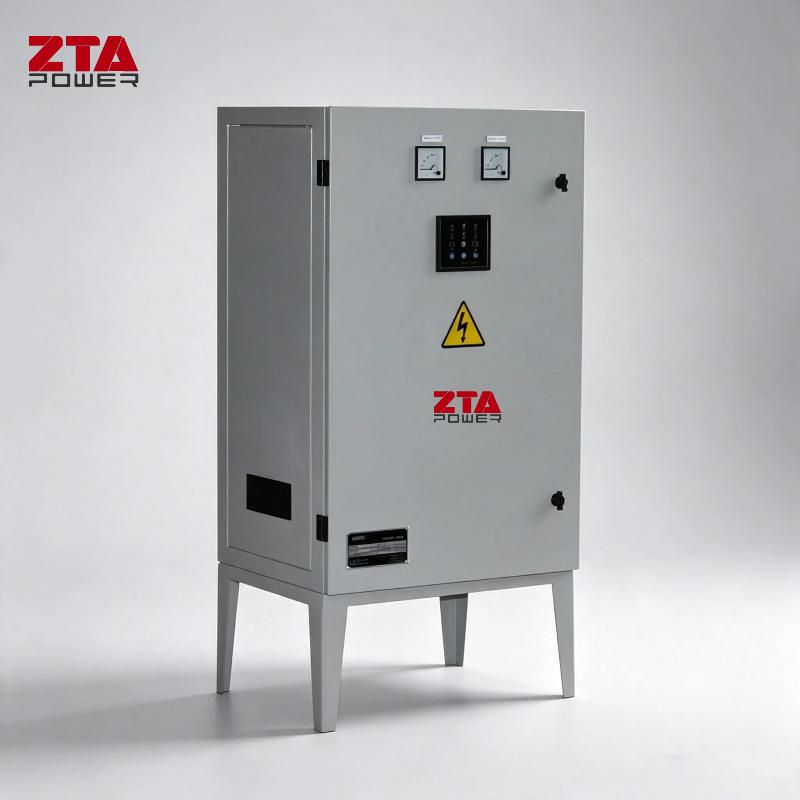

• Tipo de pared o tipo soporte para elegir.

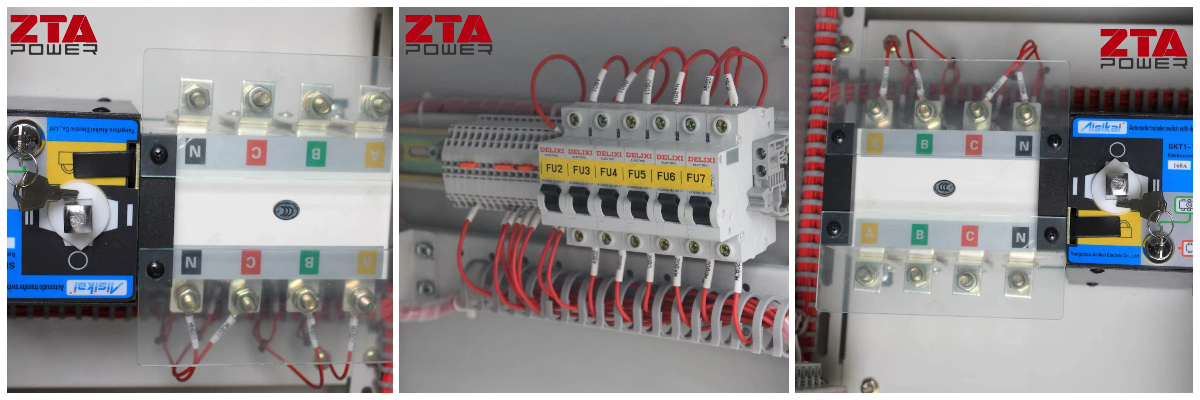

Alcance del suministro:

1. Un módulo de interruptor de cambio.

2. Dos voltajes para red y generador.

3. Un interruptor manual/automático.

4. Tres luces que indican el estado de funcionamiento de la red eléctrica.

5. Tres luces que indican el estado de funcionamiento del generador.

6. Cuatro fusibles.

Preguntas frecuentes:

P1: ¿Qué es un interruptor de transferencia automática (ATS) y qué hace?
R: Un Interruptor de Transferencia Automático (ATS) es un componente esencial en un sistema de energía de reserva. Monitorea continuamente el suministro eléctrico principal. Al detectar un corte de energía o una caída significativa de voltaje, transfiere automáticamente la carga eléctrica al generador de respaldo. Una vez restablecido el suministro eléctrico, reconecta la carga y le indica al generador que se apague, garantizando un suministro eléctrico continuo y confiable.

P2: ¿Por qué es importante el enclavamiento de seguridad en un ATS y cómo se logra?
R: El enclavamiento de seguridad es fundamental para evitar la situación catastrófica de que la energía de la red eléctrica y la del generador se conecten simultáneamente (lo que se denomina "en paralelo"). Nuestras unidades ATS cuentan con enclavamiento doble:

Enclavamiento mecánico: Un mecanismo físico hace imposible que ambos contactores de la fuente de alimentación se cierren al mismo tiempo.

Enclavamiento eléctrico: la lógica de control utiliza señales eléctricas para garantizar además que solo se pueda activar una fuente.
Este sistema dual garantiza una transferencia “break-before-make”, protegiendo tanto al personal como al equipo.

P3: ¿Cómo elijo la clasificación ATS correcta (por ejemplo, 100 A, 400 A) para mi aplicación?
R: La corriente nominal del ATS debe ser igual o mayor que la corriente máxima de su panel eléctrico principal o del circuito protegido. Debe calcular la carga total (en amperios) que desea respaldar. Se recomienda encarecidamente consultar con un electricista calificado o con nuestro equipo de ingeniería para garantizar un dimensionamiento correcto, tener en cuenta las corrientes de entrada y cumplir con los códigos eléctricos locales.

P4: ¿Cuál es la diferencia entre un ATS de transición abierta y un ATS de transición cerrada?
A: Transición Abierta (Interrupción Previa a Conexión): El tipo estándar y más común. Desconecta brevemente la carga de todas las fuentes de alimentación (crea un breve momento de "desconexión") durante la transferencia. Adecuado para la mayoría de las aplicaciones donde una interrupción breve (normalmente < 1 segundo) es aceptable.

Transición Cerrada (Conexión Previa a la Interrupción): Se utiliza para cargas críticas que no toleran ninguna interrupción del suministro eléctrico. Sincroniza el generador con la red eléctrica antes de la transferencia, lo que resulta en una conmutación sin interrupciones. Esta opción es más compleja y costosa, y se utiliza en centros de datos, hospitales, etc.

Q5: ¿Puedo operar el ATS manualmente?
R: Sí. Nuestras unidades ATS suelen contar con una función de anulación manual. Esto permite iniciar manualmente una transferencia o regresar a la fuente principal mediante un interruptor/palanca en la unidad para tareas de mantenimiento, pruebas o control de emergencia, incluso si falla el controlador automático.

P6: ¿Qué mantenimiento requiere un ATS?
R: El mantenimiento regular es esencial para la fiabilidad. Recomendamos:

Mensualmente: Inspección visual para detectar polvo, conexiones sueltas o signos de sobrecalentamiento.

Semestral/Anual: Realice una prueba de transferencia manual bajo carga (como parte de la rutina de ejercicios de su generador). Solicite a un técnico certificado que inspeccione y ajuste las conexiones eléctricas, revise los componentes mecánicos y verifique los ajustes de control. Siga siempre el programa de mantenimiento específico del fabricante.

Q7: ¿Cómo se conecta e instala el ATS?

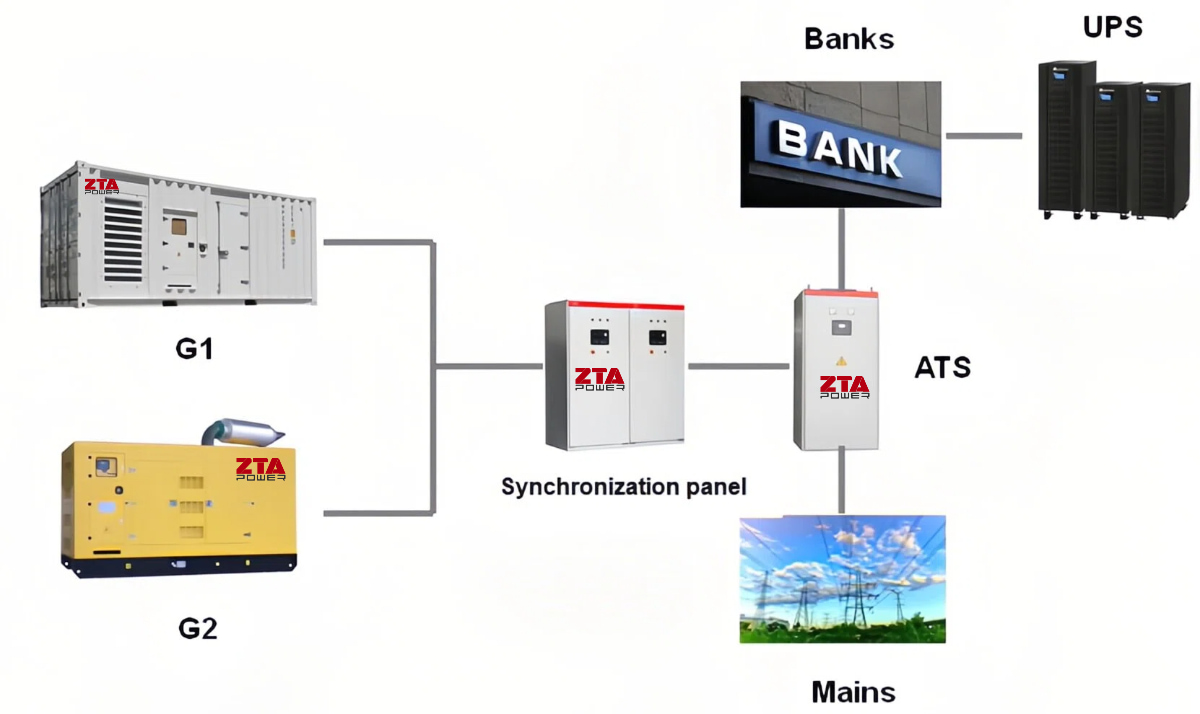

R: El ATS se instala entre el panel principal del medidor de la compañía eléctrica y el panel de carga crítica (y el generador). La instalación debe ser realizada por un electricista autorizado, de acuerdo con todos los códigos eléctricos nacionales y locales (por ejemplo, el NEC en EE. UU.). Implica conexiones de alto voltaje tanto a las fuentes de alimentación como a la carga, así como cableado de control de bajo voltaje al controlador del generador.

P8: ¿El ATS viene con un panel de control y una señal de arranque del generador?
R: Sí. Nuestros paneles ATS estándar incluyen un controlador integrado con indicadores de estado. Envían automáticamente una señal de arranque al generador al detectar un fallo de la red eléctrica. También monitorizan el voltaje y la frecuencia del generador antes de transferir la carga y gestionan el ciclo de enfriamiento antes de apagar el generador tras el restablecimiento del suministro eléctrico.
